一、特點

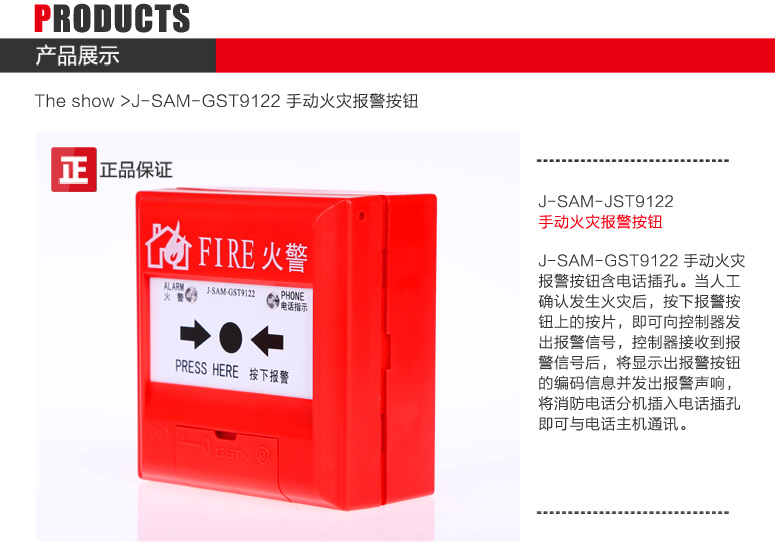

J-SAM-GST9122手動火災報警按鈕安裝在公共場所，本報警按鈕含電話插孔。當人工確認火災發生后按下按鈕上的按片，可向控制器發出火災報警信號，控制器接收到報警信號后，顯示出報警按鈕的編號或位置并發出報警聲響。將消防電話分機插入電話插孔即可與電話主機通訊。本手動火災報警按鈕主要具有以下特點：
（1）采用拔插式結構設計，安裝簡單方便，按鈕上的按片在按下后可用專用工具復位。
（2）按下報警按鈕按片，報警按鈕提供的獨立輸出觸點，可直接控制其他外部設備。
（3）用微處理器實現對消防設備的控制，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力。
（4）地址碼為電子編碼，可現場改寫。  二、主要技術指標
（1）工作電壓：總線24V
（2）監視電流≤0.6mA
（3）動作電流≤1.8mA
（4）線制：與控制器無極性信號二總線連接，與GST-LD-8304采用二線制連接
（5）輸出容量：額定DC30V/100mA無源輸出觸電信號，接觸電阻≤100mΩ
（6）使用環境：
溫度：-10℃～+55℃
相對濕度≤95%，不結露
（7）外殼防護等級：IP43
（8）外形尺寸：
95.4mm×98.4mm×42.5mm (帶底殼) 手動火災報警按鈕外形示意圖如下
手動火災報警按鈕的外接端子示意圖如下
其中： Z1，Z2：報警控制器來的信號總線，無極性。 K1，K2: 額定DC30V/100A無源輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。 TL1，TL2：與GST-LD-8304連接的端子。
|
